一、概述
1.1产品介绍
本产品用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估。
本产品可广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:
局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。
局部放电频度检测:通过测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
1.2 注意事项
该装置使用时有如下注意事项:
请在温度-20℃~50℃,相对湿度不超过 80%的室内使用;
请远离易燃易爆危险品;
仪器首次上电时请先充电,当充电指示灯亮时,方可开机;
为防止干扰或漏电事故,请在充电时关闭电源开关;
如有液体与腐蚀性物质接触到仪器,应立即停止使用并关机,由专业人员处理;
所有接插件为进口连接器,应采用抽插式插拔,切勿螺纹式旋转、摇动接插件、强拽电缆线,插拔接插件用力适中、接插时应插到位;
所有主机与附件均不得拆卸,若确实需要需由本公司售后服务人员拆卸。
外置传感器接口采用进口接插件,在插入外置传感器接头时请将接头的标志方向与插座的标志方向一致后径向插入,听到“咔擦”声后表示连接成功,切勿旋转接头,以免损坏接插件。拔出传感器接头时只需要拿住金属外壳的接头往外拔即可,切勿拉拽连接线。
使用外置传感器进行检测作业前,务必先将传感器跟主机连接好后再进行检测,禁止作业过程中插拔测试线!
1.3 产品特点
配置不同传感器实现几乎所有的电气设备的局部放电检测;
人性化的人机界面方便不同设备的数据管理;
内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;
采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;
测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理;
1.4 产品应用领域
发、配电企业
铁路系统
石油化工供电系统
航空航天检测领域
自动化检测领域
二、技术参数
TEV 测量 | UHF 测量 |
测量范围 | 0-60 dBmV | 检测频段 | 300-2000MHz |
分辨率 | 1dB | 测量范围 | 0-60 dBmV |
精度 | ±1dB | 精度 | <1dBmV |
每周期最大脉冲 | 1400 | 传感器频段 | 300-2000MHz |
测量频带 | 3~100MHz |
|
|
AA 测量 | AE 测量 |
测量范围 | -6dBμV~68dBμV | 测量范围 | -6dBμV 至 68dBμV |
分辨率 | 1dB | 分辨率 | 1dB |
精度 | ±1dB | 精度 | ±1dB |
传感器中心频率 | 40 kHz | 频率范围 | 20~200 kHz |
HFCT 测量 |
传感器传输阻抗 | 5mV/mA |
检测频率 | 1~30MHz |
灵敏度 | ≤50pC |
硬件 |
外壳 | ABS |
显示 | 4.0 寸RGB液晶屏 显示分辨率:800*480 |
连接器 | USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部传感器输入接口 |
|
耳机 | 最小 8 欧姆 |
SD 卡 | 标配 16G ~ 64G |
内置电池 | 3.7V/5000mAh 锂电池 |
工作时间 | 约 6 小时 |
充电器 | AC 90-264V 或 DC 5V |
使用温度 | -20 ~ 50℃ |
湿度 | 20-85% 相对湿度 |
体积、重量 | 210*100*35(mm) 0.4KG(主机) |
2.1 按照标准
DL/T 500-2009 电压检测仪使用技术条件
GB/T 4208-2008 外壳防护等级的分类(IP代码)
GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验 A:低温试验方法
GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验 B:高温试验方法
GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验:交变湿热试验方法
GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:冲击试验方法
GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:振动(正弦)试验方法
GB/T 17626.2-2006 电磁兼容性 试验和测量技术 静电放电抗扰度性试验(IEC 61000-4-2:1995)
GB/T 17626.5-2008 电磁兼容性 试验和测量技术 浪涌(冲击)抗扰度试验(IEC 61000-4-5:1995)
GB/T 17626.3-2006 电磁兼容性 试验和测量技术 射频电磁场辐射抗扰度试验(IEC 61000-4-3:1995)
GB/T 17626.4-2008 电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验(IEC 61000-4-4: 1995)
GB/T 17626.7-1998 电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则
GB/T 19862-2005 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法

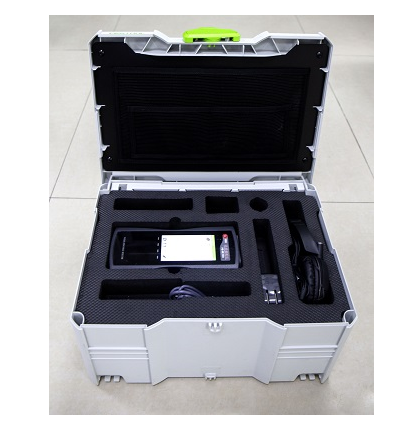

2.2 产品配置清单
详细配置如表一所示:
表一
名 称 | 数量 | 单位 | 备 注 |
1 | 检测主机 | 1 | 套 | 标配 |
2 | 外置接触式超声波传感器 | 1 | 个 | 选配 用于变压器、GIS、电机等局部放电检测 |
3 | 外置非接触式聚波器 | 1 | 套 | 选配 用于架空线路局部放电检测 |
4 | 特高频传感器 | 1 | 个 | 选配 用于GIS局部放电检测 |
5 | 高频互感器 | 1 | 个 | 选配 用于电缆局部放电检测 |
6 | 测试线 | 1 | 套 | 标配 |
7 | 充电器 | 1 | 个 | 标配 |
8 | USB线 | 1 | 根 | 充电 |
9 | 说明书 | 1 | 份 |
|
10 | 出厂检测报告 | 1 | 份 |
|
11 | 合格证 | 1 | 份 |
|
12 | 保修卡 | 1 | 份 |
|
